СУНА-121 контроллер для управления насосами

СУНА-121 контроллер для управления насосами



Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

  1. Чередование 2-х насосов.
  2. Чередование 3-х насосов.
  3. Регулирование давления, 2 насоса, по реле давления.
  4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
  5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
  6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
  7. Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
  8. Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.



Функциональные преимущества:

  • Возможность дистанционного управления насосами по RS-485.
  • Возможность смены алгоритма управления.
  • Интуитивно-понятное русскоязычное меню.
  • Индикация на ЖК дисплее с подсветкой.
  • Модификации с питанием от сети ~230 В и =24 В.
  • Температура эксплуатации: -20…+55 °С



Краткая сравнительная таблица с другими моделями линейки



ОВЕН САУ-МП

ОВЕН САУ-У

ОВЕН СУНА-121



САУ-МП

САУ-У

СУНА-121

Сравнение по алгоритмам управления

Чередование 2-х насосов

САУ-МП-Х.11

САУ-МП-Х.13

САУ-МП-Х.15

САУ-У

СУНА-121.Х.01

Чередование 3-х насосов

САУ-МП-Х.14

САУ-МП-Х.17

САУ-У

СУНА-121.Х.02

Регулирование давления, 2 насоса, по реле давления

Не реализован

Не реализован

СУНА-121.Х.03

Регулирование давления, 2 насоса, по аналоговому датчику давления

Не реализован

Не реализован

СУНА-121.Х.04

Регулирование давления, 3 насоса, по аналоговому датчику давления

Не реализован

Не реализован

СУНА-121.Х.05

Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня

САУ-МП-Х.12

САУ-МП-Х.16

САУ-МП-Х.18

САУ-У

СУНА-121.Х.06

Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня

Не реализован

Не реализован

СУНА-121.Х.07

Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня

Не реализован

Не реализован

СУНА-121.Х.08

3 насоса, 3 бака, заполнение

САУ-МП-Х.06

САУ-У

Не реализован

1 насос, заполнение, контроль «ниже нижнего», «выше верхнего»

САУ-МП-Х.20

САУ-У

Не реализован

1 насос, опорожнение, контроль «ниже нижнего», «выше верхнего»

Не реализован

САУ-У

Не реализован

1 насос, перекачка

Не реализован

САУ-У

Не реализован

Сравнение по техническим характеристикам

Питание

~230 В

~230 В/=24 В (универс.)

~230 В/=24 В (модифик.)

Количество дискретных входов

4

4 универсальных

8

Количество аналоговых входов

-

4

Количество дискретных выходов

3

3

8

Источник 24 В

Нет

Нет

Да

RS-485

Нет

Нет

Да

Индикация

Светодиоды состояния

Цифровой 4-разрядный

ЖК, символьный, 2- строчный

Корпусное исполнение

Н, Щ1

Н, Щ11, Д

Д

Температура эксплуатации

+5…+50 °С

-10…+55 °С

-20…+55 °С

Поддержка кондуктометрических датчиков

Да

Да

Да

Технические характеристики и условия эксплуатации

Наименование

Значение (свойства)

СУНА-121.220.хх

СУНА-121.24.хх

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В, при 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

24 ± 3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции  (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123 х 90 х 58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Базовые функции алгоритмов СУНА-121
  • Контроль исправности насоса.
  • Контроль температуры насоса.
  • Задержки перед и между включениями насосов.
  • Контроль наличия воды на входе станции.
  • Контроль максимального давления на выходе станции.
  • Распределение наработки между насосами.
  • Резервирование насосов.



Алгоритмы работы прибора СУНА-121

№ алгоритма

Название алгоритма

Описание алгоритма

Функциональная схема

Пример

01.00

Чередование 2-х насосов.

Управление насосной станцией из двух насосов одного типоразмера.

Чередование 2-х насосов

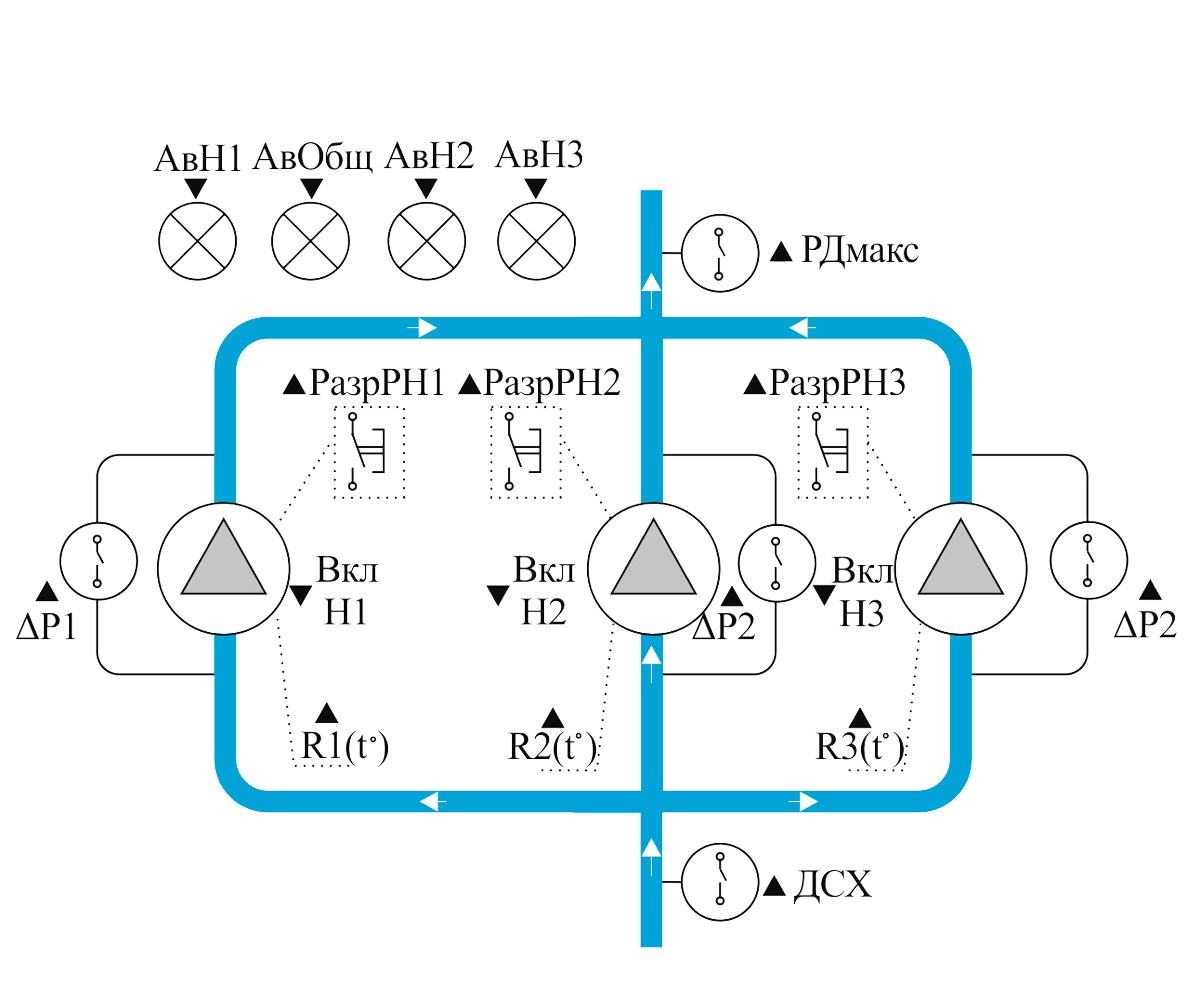

02.00

Чередование 3-х насосов.

Управление насосной станцией из трех насосов одного типоразмера.

Чередование 3-х насосов

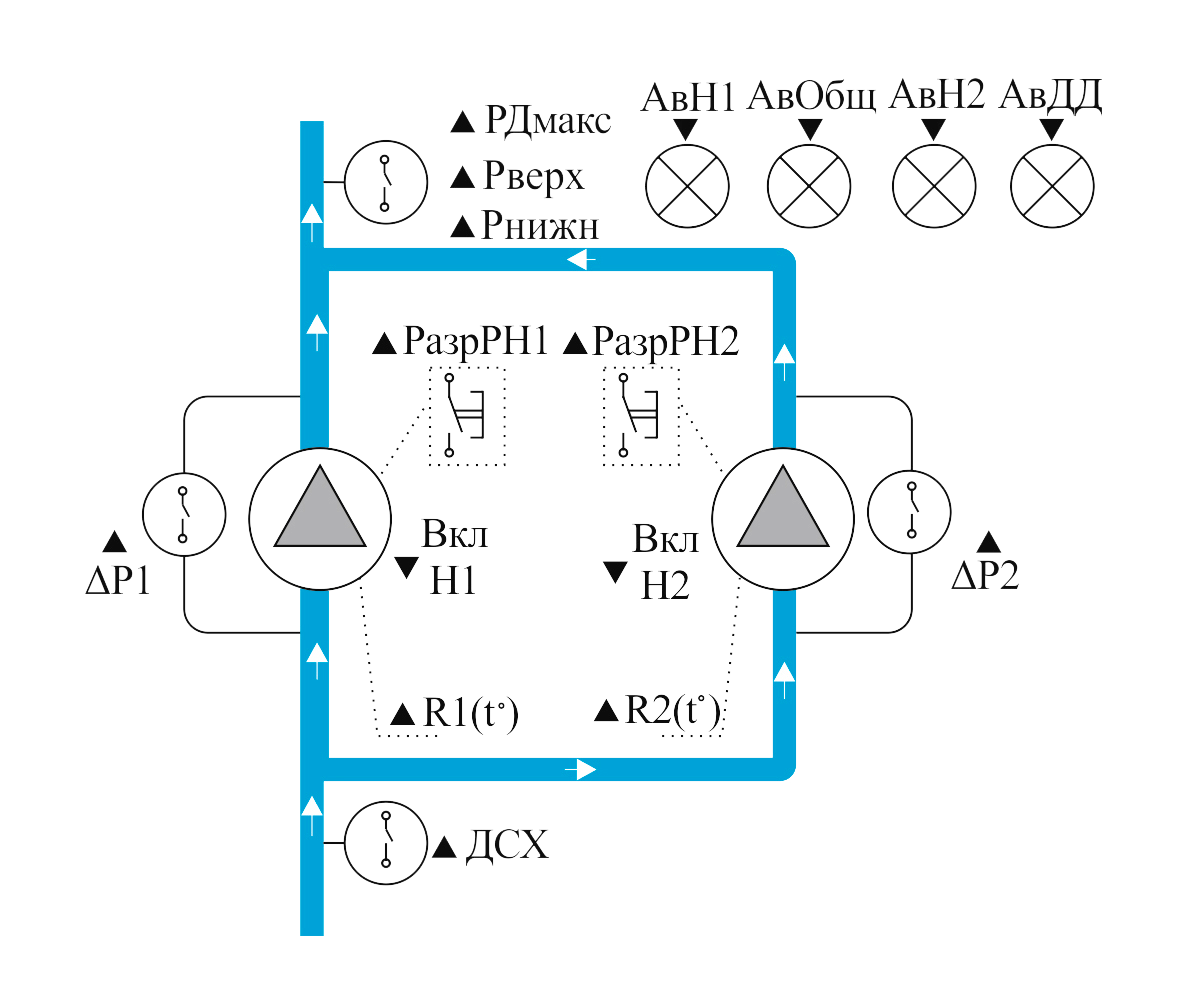

03.00

Регулирование давления 2-мя насосами по реле давления.

Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.

Регулирование давления 2-мя насосами по реле давления

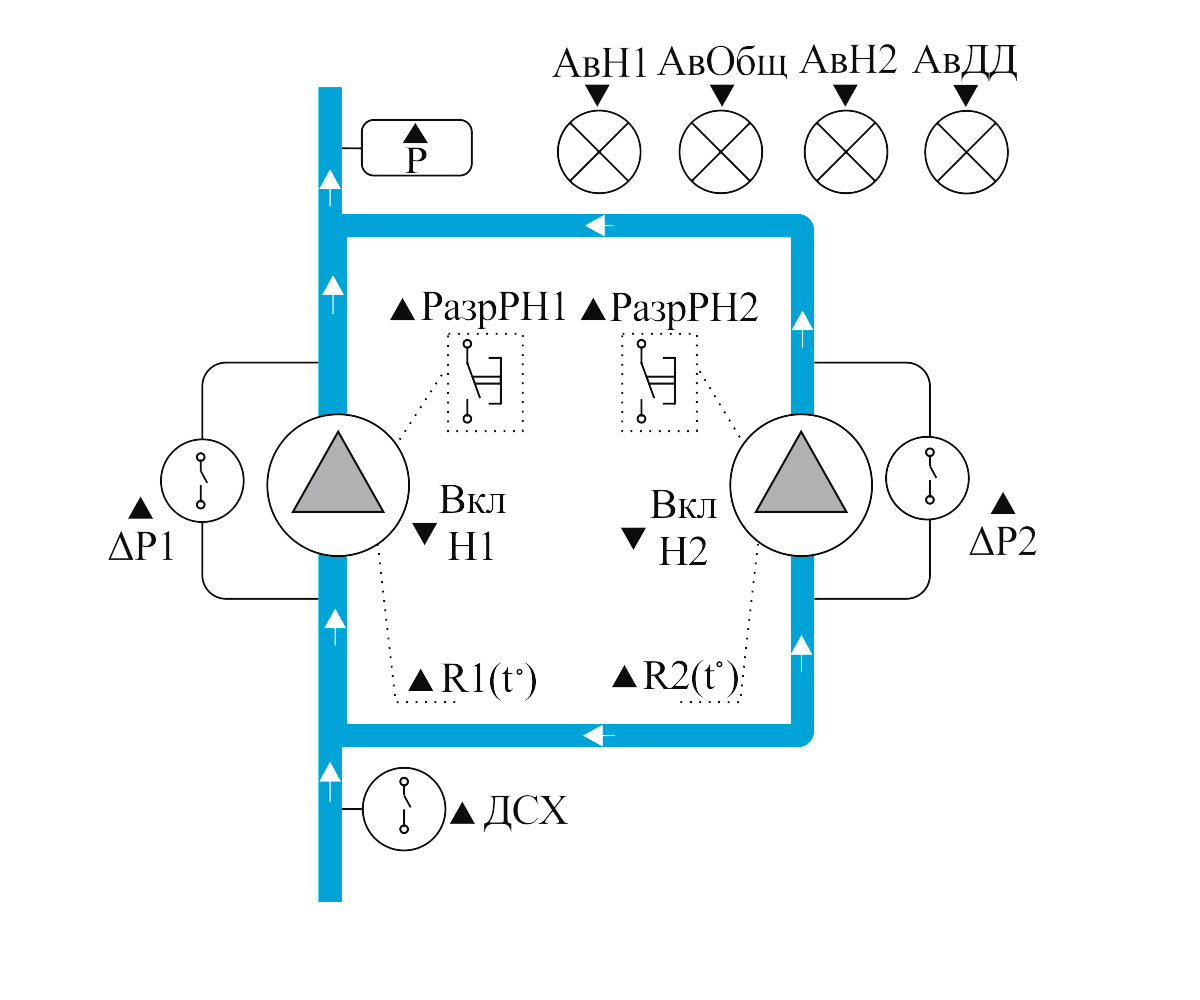

04.00

Регулирование давления 2-мя насосами по аналоговому датчику давления.

Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

Регулирование давления 2-мя насосами по аналоговому датчику давления

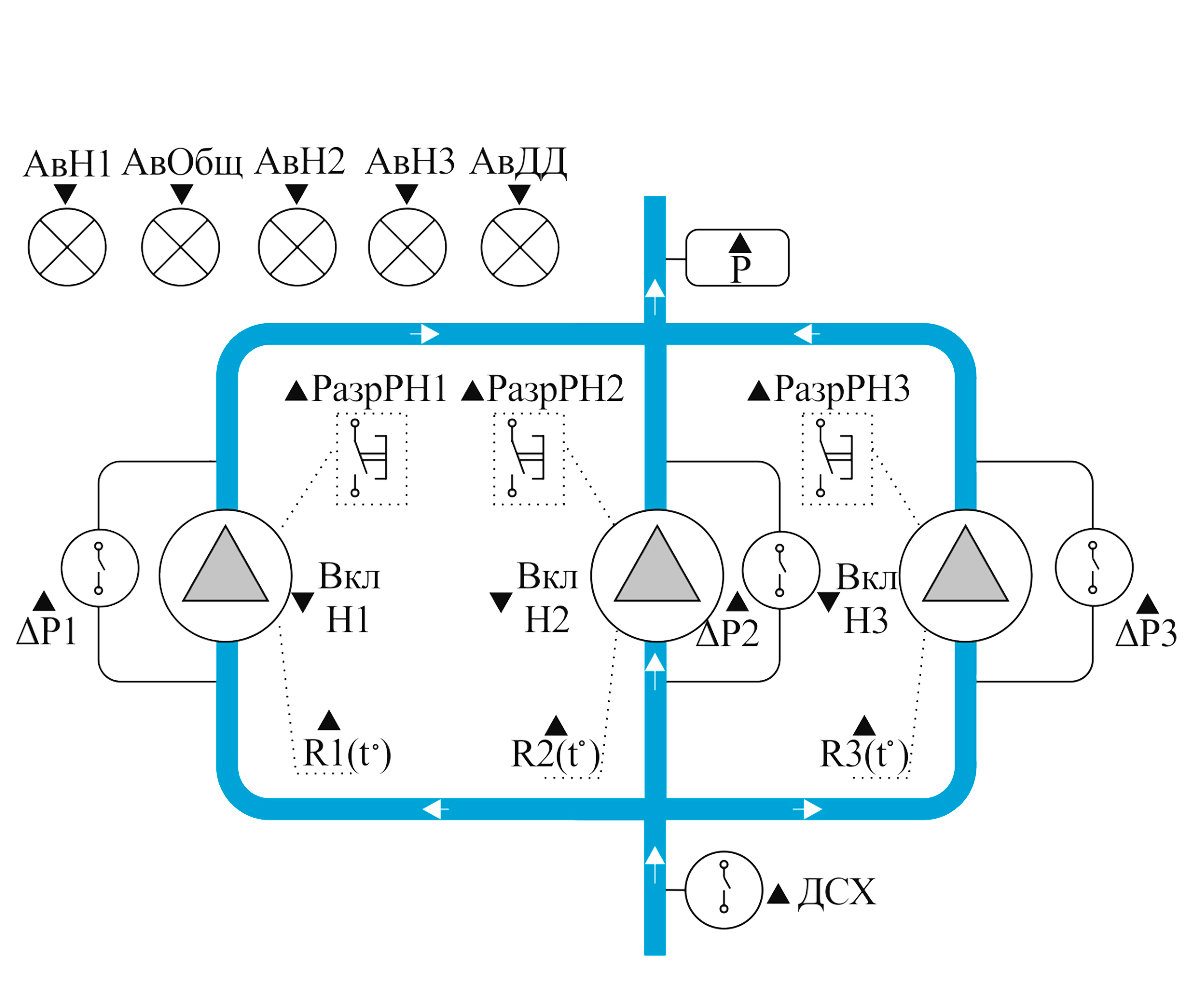

05.00

Регулирование давления 3-мя насосами по аналоговому датчику давления.

Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

Регулирование давления 3-мя насосами по аналоговому датчику давления

06.00

Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня.

Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или откачки1 по показаниям дискретных датчиков уровня.

Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня

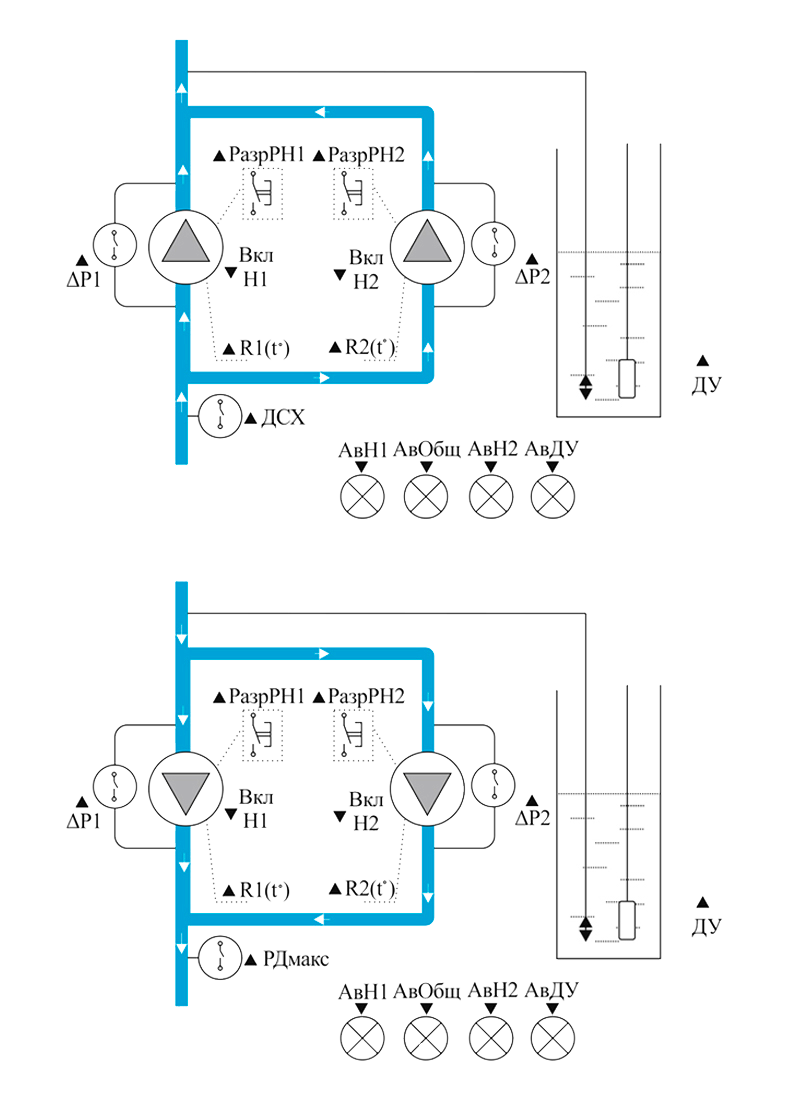

07.00

Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня.

Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или откачки1 по показаниям аналогового датчика уровня.

Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня

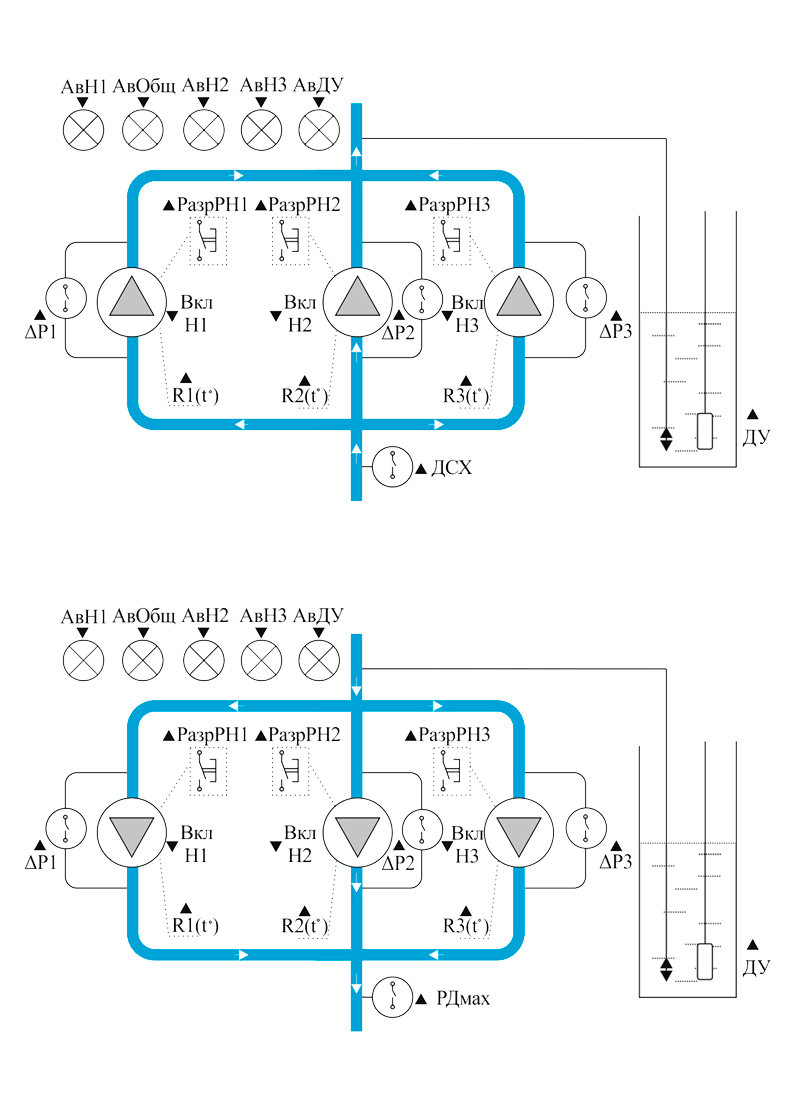

08.00

Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня.

Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или откачки1 по показаниям аналогового датчика уровня.

Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня

1 - Логика управления на «откачку» или «наполнение» устанавливается пользователем в настройках контроллера.

Схема подключения СУНА-121.Х.01.00

Схема подключения СУНА-121.220.01.00 Схема подключения СУНА-121.24.01.00
Схема подключения СУНА-121.220.01.00 Схема подключения СУНА-121.24.01.00



Схема подключения СУНА-121.Х.02.00

Схема подключения СУНА-121.220.02.00 Схема подключения СУНА-121.24.02.00
Схема подключения СУНА-121.220.02.00 Схема подключения СУНА-121.24.02.00



Схема подключения СУНА-121.Х.03.00

Схема подключения СУНА-121.220.03.00 Схема подключения СУНА-121.24.03.00
Схема подключения СУНА-121.220.03.00 Схема подключения СУНА-121.24.03.00



Схема подключения СУНА-121.Х.04.00

Схема подключения СУНА-121.220.04.00 Схема подключения СУНА-121.24.04.00
Схема подключения СУНА-121.220.04.00 Схема подключения СУНА-121.24.04.00



Схема подключения СУНА-121.Х.05.00

Схема подключения СУНА-121.220.05.00 Схема подключения СУНА-121.24.05.00
Схема подключения СУНА-121.220.05.00 Схема подключения СУНА-121.24.05.00



Схема подключения СУНА-121.Х.06.00

Схема подключения СУНА-121.220.06.00 Схема подключения СУНА-121.24.06.00
Схема подключения СУНА-121.220.06.00 Схема подключения СУНА-121.24.06.00



Схема подключения СУНА-121.Х.07.00

Схема подключения СУНА-121.220.07.00 Схема подключения СУНА-121.24.07.00
Схема подключения СУНА-121.220.07.00 Схема подключения СУНА-121.24.07.00



Схема подключения СУНА-121.Х.08.00

Схема подключения СУНА-121.220.08.00 Схема подключения СУНА-121.24.08.00
Схема подключения СУНА-121.220.08.00 Схема подключения СУНА-121.24.08.00
 ООО "АЛЕТЕЙЯ САЛОН АВТОМАТИКИ" • тел.: 8 (3452) 500-740, 42-00-43, 43-49-43, 8 (800) 350 29 65 факс: 62-62-53 • Нажимая кнопку «Отправить», вы соглашаетесь с Политикой конфиденциальности • 2019

Продвижение сайта — www.ampseo.ru
