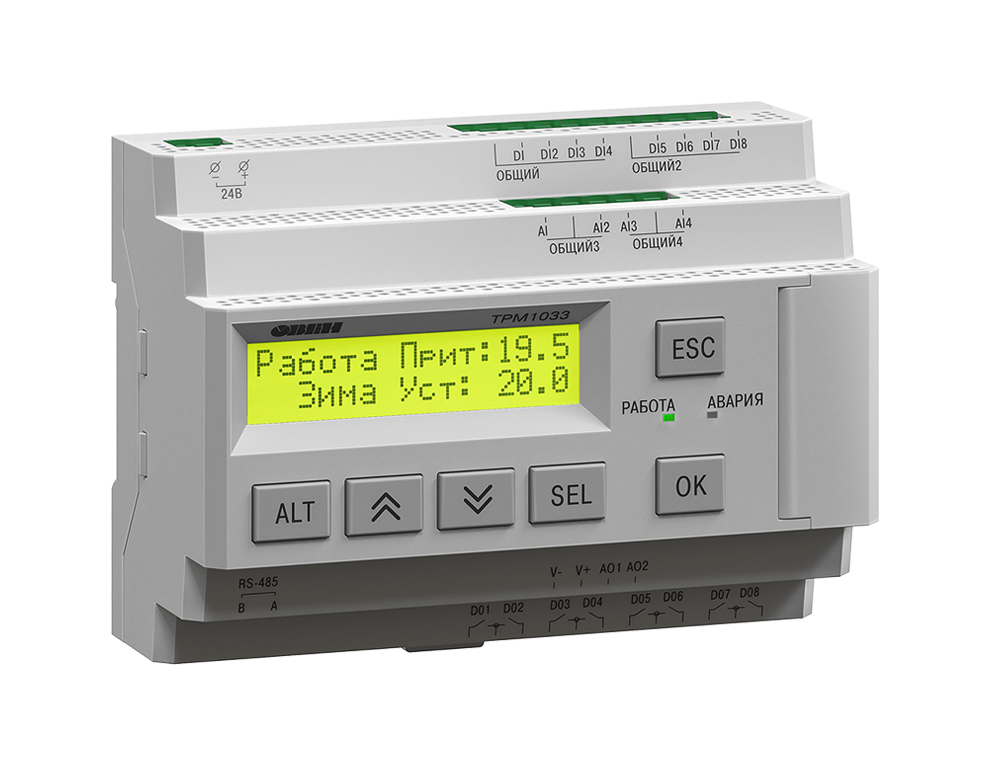

ТРМ1033 контроллер для вентиляции с нагревом и охлаждением

ТРМ1033 контроллер для вентиляции с нагревом и охлаждением
Руководство по эксплуатации ТРМ1033 [11.3MB]
Декларация о соответствии на ТРМ1033 [112KB]
Сертификат о соответствии на ТРМ1033 [1.5MB]

ТРМ1033 – это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции. Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:

  • Приточная вентиляция с водяным калорифером нагрева
  • Приточная вентиляция с электрическим нагревом. (до 3-х ступеней)
  • Приточная вентиляция с водяным нагревом и водяным охлаждением
  • Приточная вентиляция с водяным нагревом и фреоновым охлаждением
  • Приточная вентиляция с электрическим нагревом и фреоновым охлаждением

Количество готовых алгоритмов и возможность управления узлами вентиляции (например, увлажнитель, резервный вентилятор, рециркуляция и т.д.) будет увеличиваться.

Сравнительная таблица контроллеров для вентиляции и кондиционирования ОВЕН



ТРМ33

ТРМ133М

ТРМ133М

Регулятор ТРМ1033

ТРМ1033

Приточные системы



Приточно-вытяжные системы





Водяной калорифер

Электрический калорифер



Водяной охладитель



Фреоновый охладитель



Каскадное регулирование температуры в помещении





Управление воздушной заслонкой

Дискретное

Дискретное

Дискретное/Аналоговое

Управление клапаном

Импульсное

Импульсное/0…10 В/4…20 мА

Импульсное/0…10 В

Аналоговое управление ступенью нагрева





Питание прибора, В

220

220

220/24

Датчик температуры

Pt50/Pt100

Pt100/Pt1000/Ni1000

Pt100/Pt1000/Ni1000/NTC10k

Журнал аварий





Ручное управление





Работа по расписанию





Функциональные возможности регулятора ТРМ1033

  • Поддержание температуры приточного воздуха.
  • Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
  • Контроль обратной воды.
  • Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
  • Контроль по перепаду давления на вентиляторе.
  • Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
  • Контроль засоренности фильтра.
  • Управление насосом в контуре водяного калорифера.
  • Работа по протоколу Modbus, через интерфейс RS-485.

Особенности работы

  • Мягкий пуск

Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).

  • Каскадное регулирование температуры приточного воздуха

Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.

  • Тестовый режим работы

Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.

  • Журнал аварий с квитированием по времени

Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.

  • Недельный таймер работы

Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.

  • Режим работы Зима/Лето

Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).

Функциональная схема прибора

Функциональная схема ТРМ1033

Функциональные схемы вентиляционных установок

01.00 Приточная система с водяным нагревом

ТРМ1033 схема-1

Назначение основных входов/выходов контроллера ТРМ1033-01-00

Обозначение на схеме

Назначение

Тип сигнала

Тн

Измерение температуры наружного воздуха

AI

Тпр

Измерение температуры приточного воздуха

AI

Тобр.

Измерение температуры обратного теплоносителя

AI

Тзам

Термостат защиты от замерзания

DI

Тпом

Температура помещения

AI

Р1

Вход датчика засорения воздушного фильтра

DI

Р2

Вход датчика падения давления на приточном вентиляторе

DI

ВКп – воздушный клапан

ТО – водяной теплообменник нагрева

02.00 Приточная система с электрическим нагревом

ТРМ1033 схема-2

Назначение основных входов/выходов контроллера ТРМ1033-02-00

Обозначение на схеме

Назначение

Тип сигнала

Тн

Измерение температуры наружного воздуха

AI

Тпр

Измерение температуры приточного воздуха

AI

Тпом

Температура помещения

AI

Р1

Вход датчика засорения воздушного фильтра

DI

Р2

Вход датчика падения давления на приточном вентиляторе

DI

ВКп – воздушный клапан

ТОэ – электрический теплообменник нагрева

03.00 Приточная система с водяным нагревом и водяным охлаждением

ТРМ1033 схема-3

Назначение основных входов/выходов контроллера ТРМ1033-03-00

Обозначение на схеме

Назначение

Тип сигнала

Тн

Измерение температуры наружного воздуха

AI

Тпр

Измерение температуры приточного воздуха

AI

Тобр.

Измерение температуры обратного теплоносителя

AI

Тзам

Термостат защиты от замерзания

DI

Тпом

Температура помещения

AI

Р1

Вход датчика засорения воздушного фильтра

DI

Р2

Вход датчика падения давления на приточном вентиляторе

DI

ВКп – воздушный клапан

ТО – контур нагрева

ХО – водяное холодильное оборудование

04.00 Приточная система с водяным нагревом и фреоновым охлаждением

ТРМ1033 схема-4

Назначение основных входов/выходов контроллера ТРМ1033-04-00

Обозначение на схеме

Назначение

Тип сигнала

Тн

Измерение температуры наружного воздуха

AI

Тпр

Измерение температуры приточного воздуха

AI

Тпом

Температура помещения

AI

Р1

Вход датчика засорения воздушного фильтра

DI

Р2

Вход датчика падения давления на приточном вентиляторе

DI

ВКп – воздушный клапан

ТО – контур нагрева электрический

ХО фреон – фреоновое холодильное оборудование

05.00 Приточная система с электрическим нагревом и фреоновым охлаждением

ТРМ1033 схема-5

Назначение основных входов/выходов контроллера ТРМ1033-05-00

Обозначение на схеме

Назначение

Тип сигнала

Тн

Измерение температуры наружного воздуха

AI

Тпр

Измерение температуры приточного воздуха

AI

Тпом

Температура помещения

AI

Р1

Вход датчика засорения воздушного фильтра

DI

Р2

Вход датчика падения давления на приточном вентиляторе

DI

ВКп – воздушный клапан

ТОэ – контур нагрева электрический

ХО фреон – фреоновое холодильное оборудование

Технические характеристики

Параметр

Значение

ТРМ1033-220.х.х

ТРМ1033-24.х.х

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В при частоте 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

 24 ± 3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип подключаемого датчика

Механические коммутационные устройства

(реле, контакты кнопок и выключателей)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала, соответствующий «логической единице», В

159…264

15…30

Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2

Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип датчика

Pt100, Pt1000, NTC10k

Предел основной приведенной погрешности, %

±0,5

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Коммутируемое напряжение в нагрузке, В, не более

– для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока 250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А

3 А

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Аналоговые выходы

Количество выходных устройств

2

Тип выходного устройства

ЦАП 0…10 В

Внешняя нагрузка не более, кОм

1

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Индикация и элементы управления

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

Модификации

Модификации ТРМ1033

Габаритные и установочные размеры

  • Габаритные размеры ТРМ1033

Схемы подключения

Алгоритм 1 Алгоритм 2 Алгоритм 3

Алгоритм 4 Алгоритм 5



ПО, примеры и инструкции

Работа с прибором: кнопки

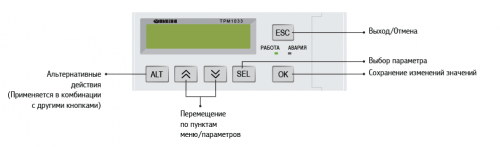

Лицевая панель ТРМ1033

Переход со «Стартового экрана» в меню

Переход со «Стартового экрана» в меню

Переход в меню «Авария» Переход в меню «Авария»
Изменение редактируемого разряда (выше или ниже)

Изменение редактируемого разряда (выше или ниже)

Работа с прибором

Работа с прибором: Домашние экраны Работа с прибором: Тест входов/выходов
Работа с прибором: Аварии/Текущее состояние Работа с прибором: Аварии/Журнал аварий

Комплектность:

Паспорт
Краткое руководство по эксплуатации
Гарантийный талон
Комплект клеммных соединителей
 ООО "АЛЕТЕЙЯ САЛОН АВТОМАТИКИ" • тел.: 8 (3452) 500-740, 42-00-43, 43-49-43, 8 (800) 350 29 65 факс: 62-62-53 • Нажимая кнопку «Отправить», вы соглашаетесь с Политикой конфиденциальности • 2019

Продвижение сайта — www.ampseo.ru
Обратная связь
