Блоки питания для датчиков
|
|
|
Блоки питания ОВЕН БП02, БП04, БП07, БП14 предназначены для питания датчиков стабилизированным напряжением постоянного тока.
Максимальная выходная мощность: 2, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В.
Блоки питания БП02, БП04, БП07, БП14 выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Один или несколько гальванически изолированных каналов питания датчиков.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Индикация о наличии напряжения на выходе.
Примеры применения блоков питания для датчиков
|
|
Технические характеристики
| Входное напряжение: |
|
– переменного тока
|
90...264 В
|
| – постоянного тока |
110...370 В |
|
Частота входного переменного напряжения
|
47...63 Гц
|
|
Выходное напряжение
|
24 и 36 В
|
|
Коррекция выходного напряжения
|
22…26 В
|
|
Нестабильность выходного напряжения при изменении напряжения питания
|
±0,2 %
|
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
|
±0,25 %
|
| Электрическая прочность изоляции: |
|
– вход - выход (действующее значение)
|
3 кВ
|
| – вход - корпус (действующее значение) |
1,5 кВ |
|
Коэффициент полезного действия
|
Не менее 85%
|
|
Степень защиты корпуса (со стороны передней панели)
|
IP20
|
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
не более 80 %
|
Электрические характеристики
|
БП02Б-Д1-24
|
1
|
2,5
|
2,5
|
24±3 %
|
0,1
|
120
|
|
БП04Б-Д2-24
|
1
|
4
|
4,0
|
24±2 %
|
0,165
|
100
|
|
БП04Б-Д2-36
|
1
|
4
|
4,0
|
36±2 %
|
0,110
|
100
|
|
БП07Б-Д3.2-24
|
2
|
7
|
3,5
|
24±0,48 %
|
0,145
|
60
|
|
БП07Б-Д3.2-36
|
2
|
7
|
3,5
|
36±0,72 %
|
0,095
|
60
|
|
БП14Б-Д4.2-24
|
2
|
14
|
7,0
|
24±0,48 %
|
0,29
|
60
|
|
БП14Б-Д4.2-36
|
2
|
14
|
7,0
|
36±0,72 %
|
0,19
|
60
|
|
БП14Б-Д4.4-24
|
4
|
14
|
3,5
|
24±0,48 %
|
0,145
|
60
|
|
БП14Б-Д4.4-36
|
4
|
14
|
3,5
|
36±0,72 %
|
0,095
|
60
|
Модификации
![Модификации ОВЕН БП02, БП04]( "Модификации ОВЕН БП02, БП04") |
|

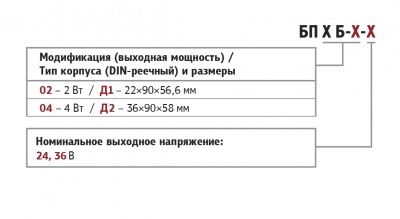

Обозначения при заказе БП02, БП04
|
|
![Модификации ОВЕН БП07, БП14]( "Модификации ОВЕН БП07, БП14")
|
|

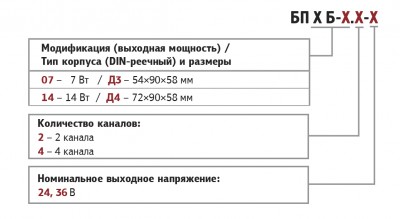

Обозначения при заказе БП07, БП14
|
|
|
|
